Shining 3D OptimScan Q12

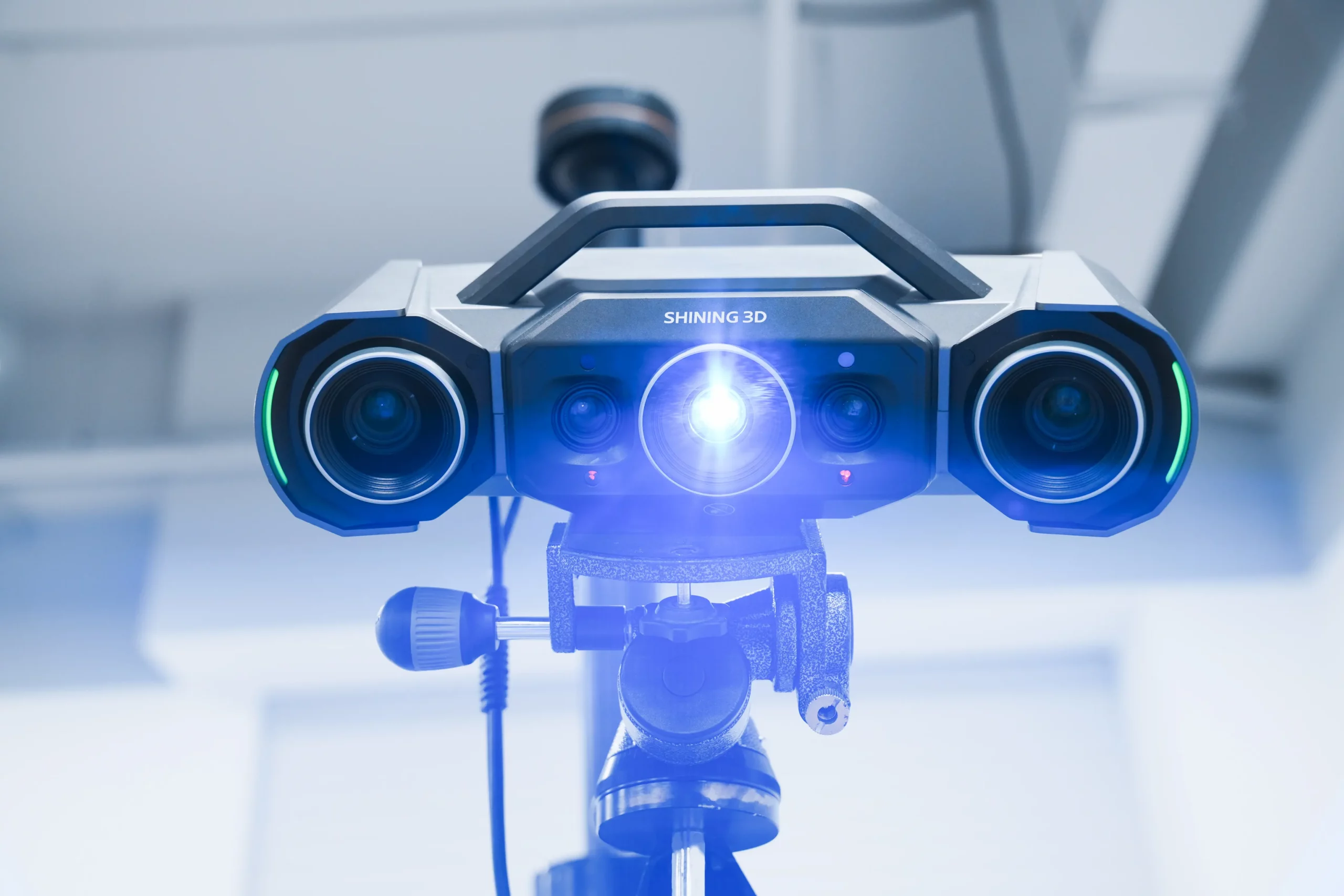

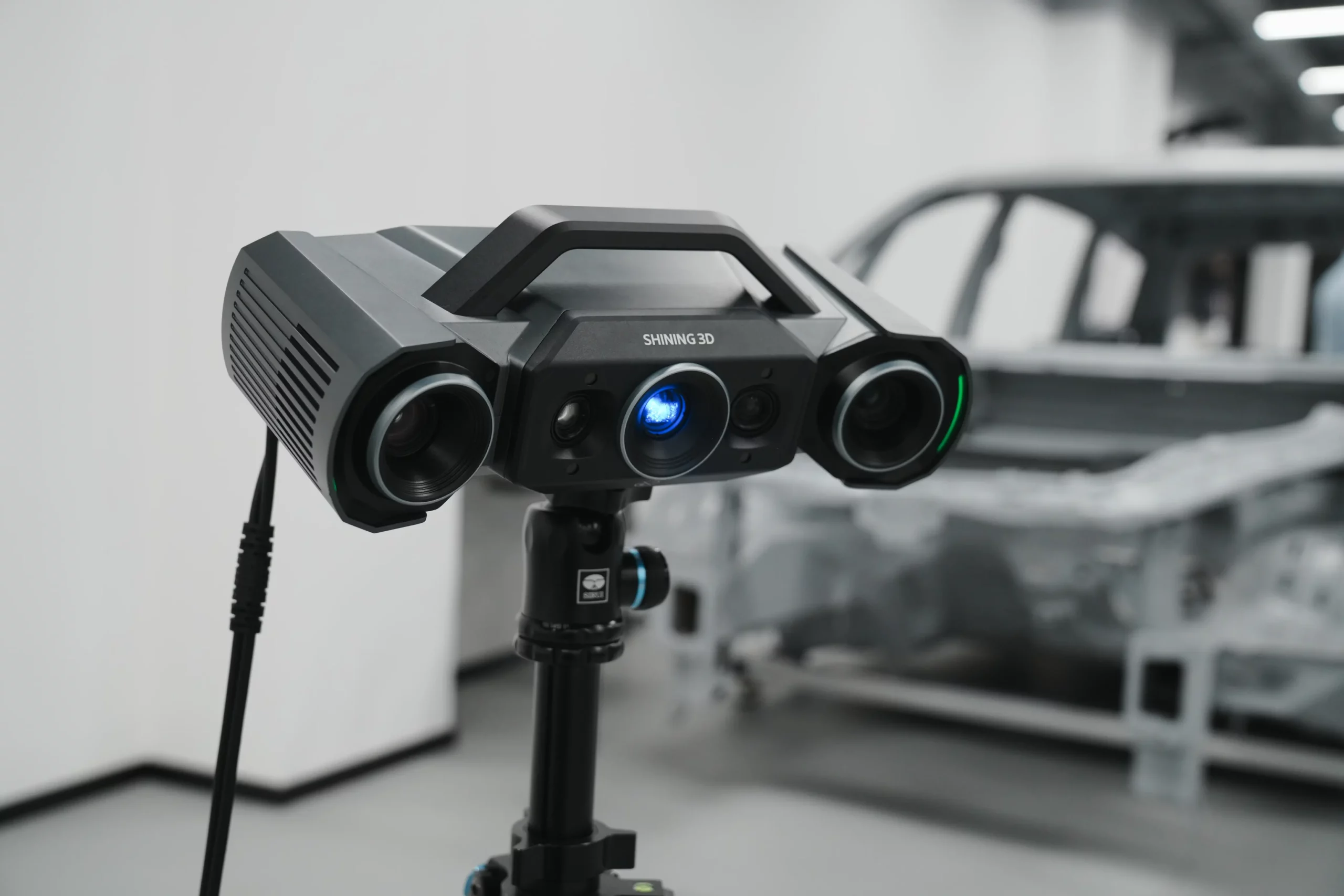

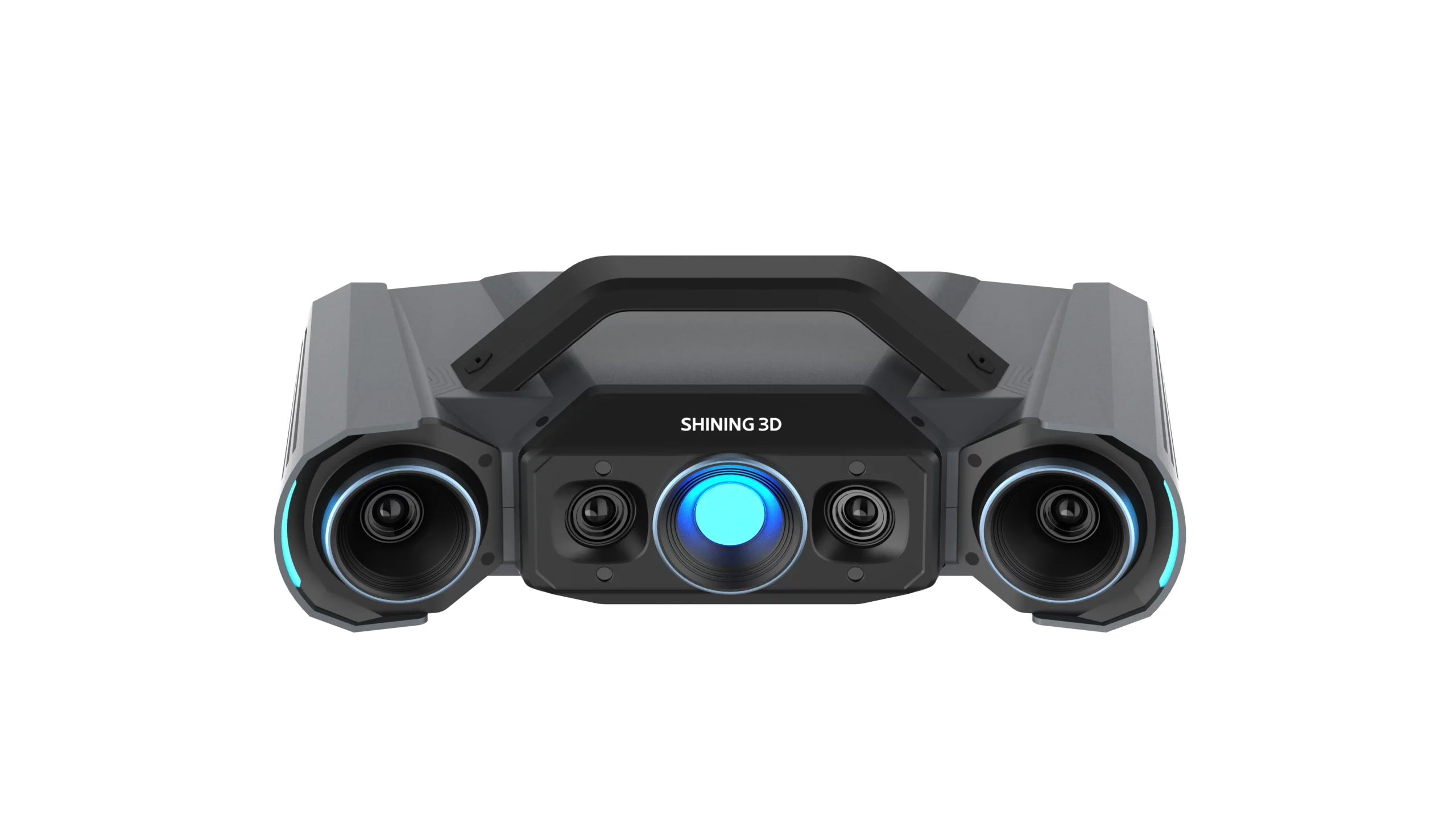

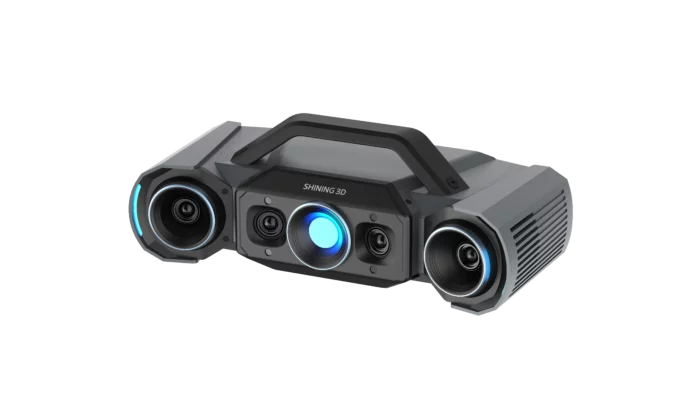

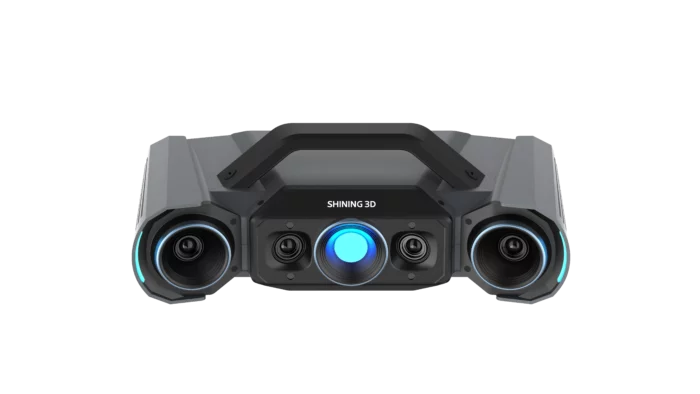

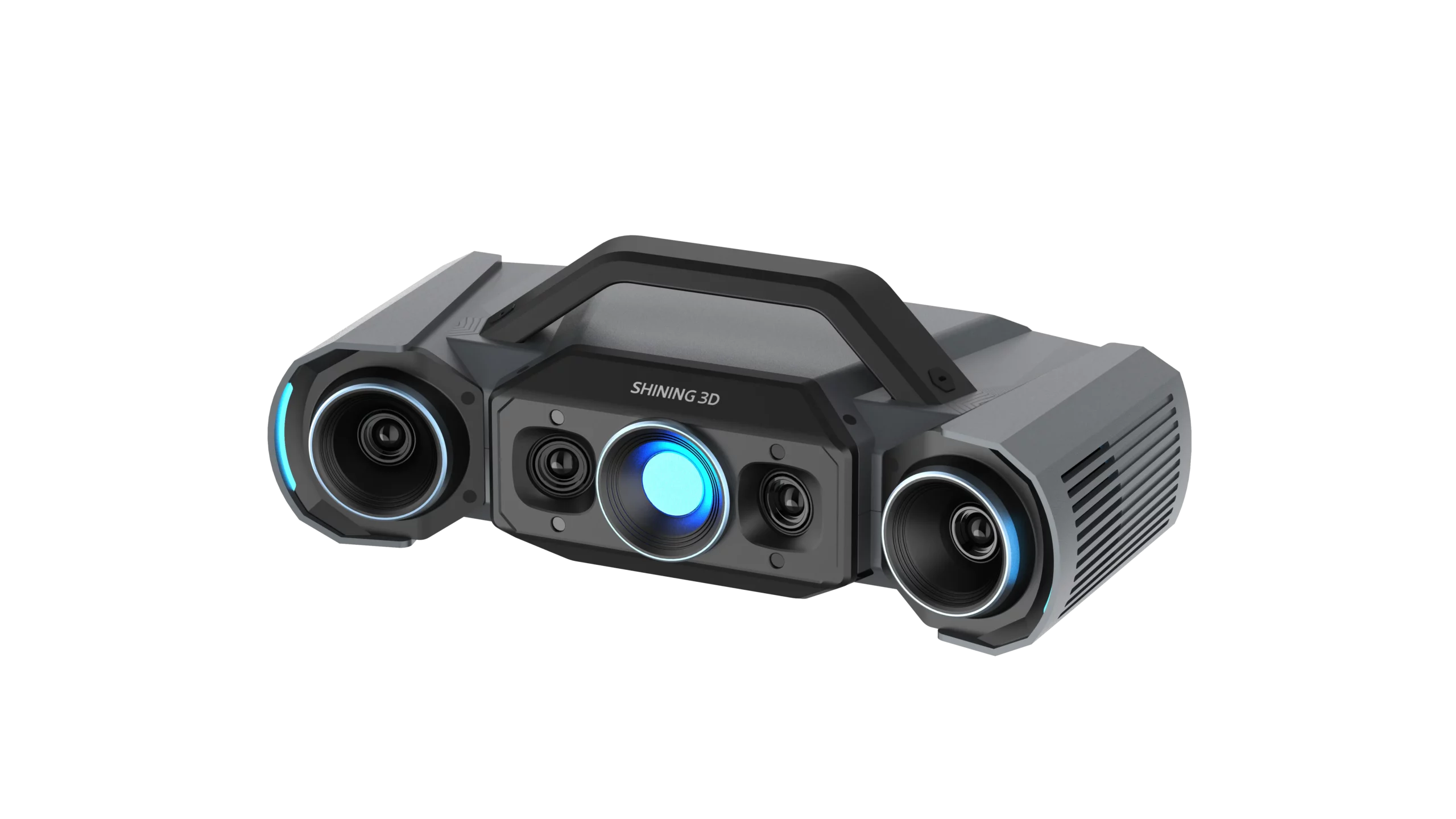

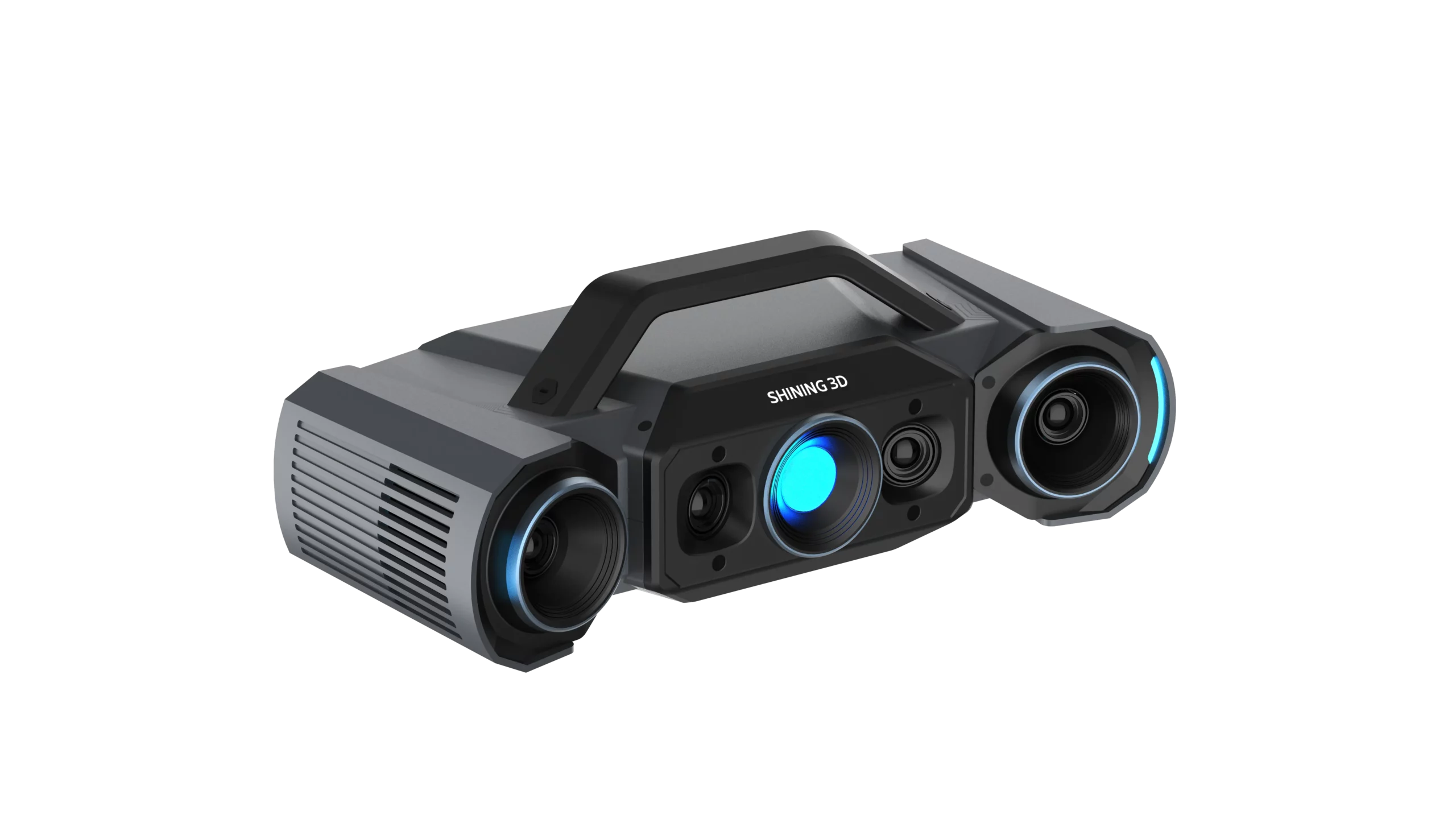

Shining 3D OptimScan Q12 er en høypresisjons 3D-inspeksjonsskanner fra Shining 3D. Dens primære bruksområder er kvalitetssikring, vedlikeholds- og reparasjonsinspeksjoner, og generelt alle områder der fysiske data må sammenlignes med digitale modeller.

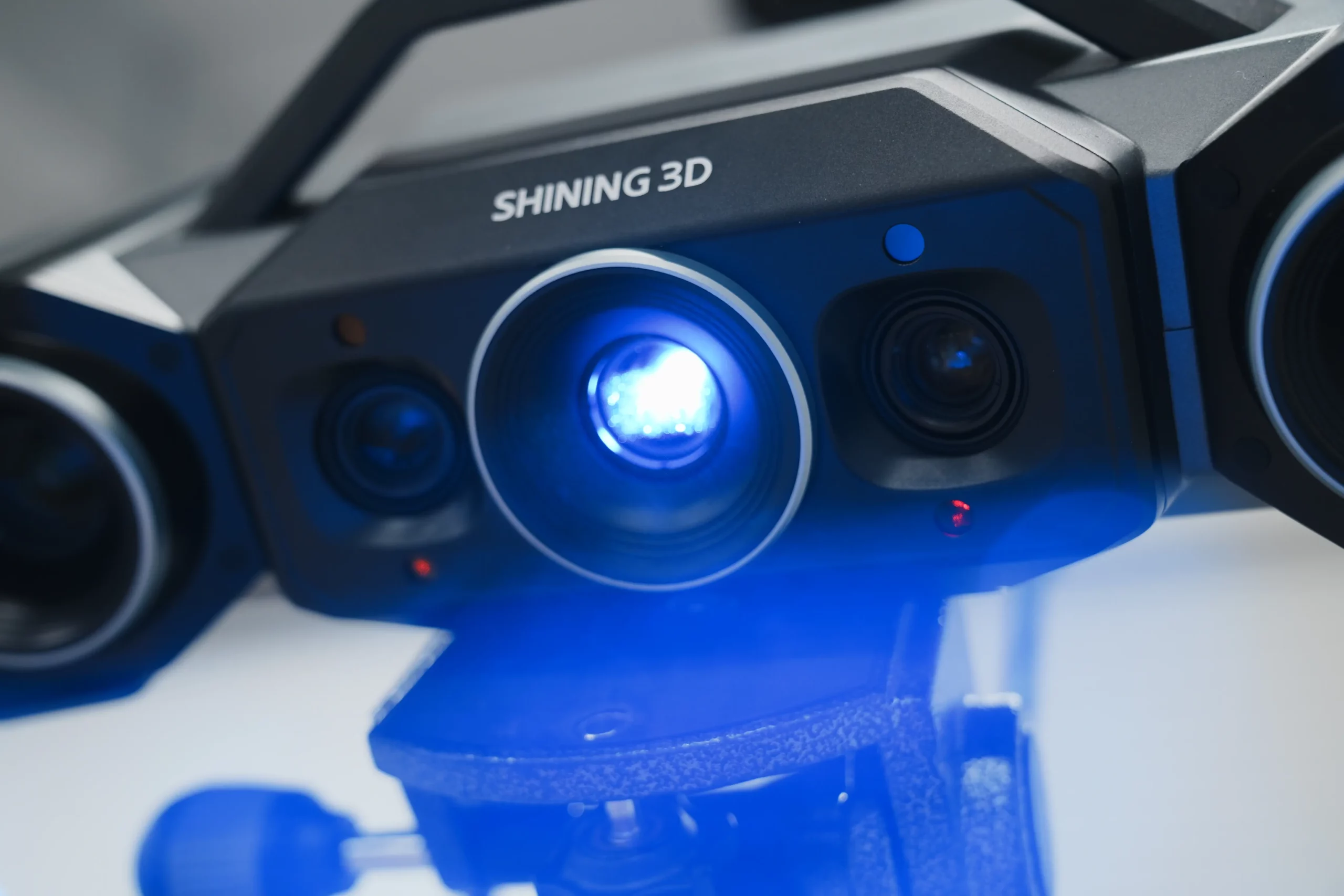

Skanneren har to arbeidsområder (430 mm x 300 mm) som kan byttes mellom med et klikk. Skanneren bruker strukturert blått lys, som registreres av to 12,3 MP-kameraer i hvert arbeidsområde. Ved hjelp av sofistikerte rekonstruksjonsalgoritmer oppnår skanneren en imponerende nøyaktighet på opptil 0,005 mm
- 4 x 12,3MP kamera
- Dual Scan range
- Monocular-Stero Fusion (MSF)
- Multi-eksponering
Shining 3D OptimScan Q12
Pålitelig høy ytelse

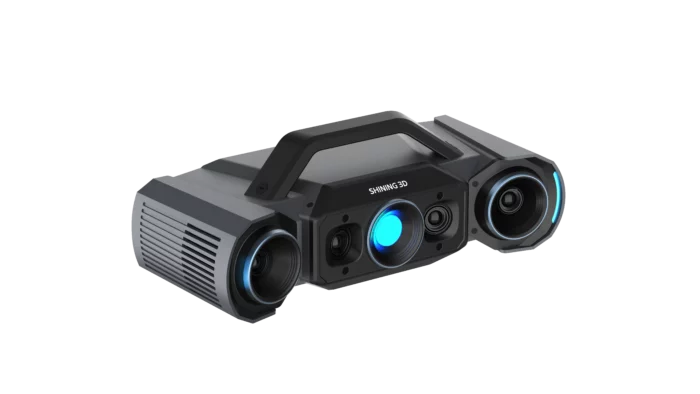

OptimScan Q12, utstyrt med 4 x 12,3 megapikselkameraer, fanger nøyaktig geometrisk detaljerte egenskaper på et objekts overflate.
Kombinert med kraftige maskinvaremoduler og avanserte 3D-rekonstruksjonsalgoritmer, leverer den en imponerende nøyaktighet på opptil 0,005 mm, noe som sikrer stabil repeterbarhet.
Dobbelt skanneområde,
Enkel å betjene
OptimScan Q12 har to skanneområder som kan byttes med et enkelt klikk, noe som eliminerer manuell justering av blenderåpning og brennvidde.
- Stort område: 430 × 300 mm
- Liten område: 160 × 110 mm
Skannede data fra forskjellige områder kan sømløst slås sammen i programvaren, noe som sikrer både effektivitet og detaljer.

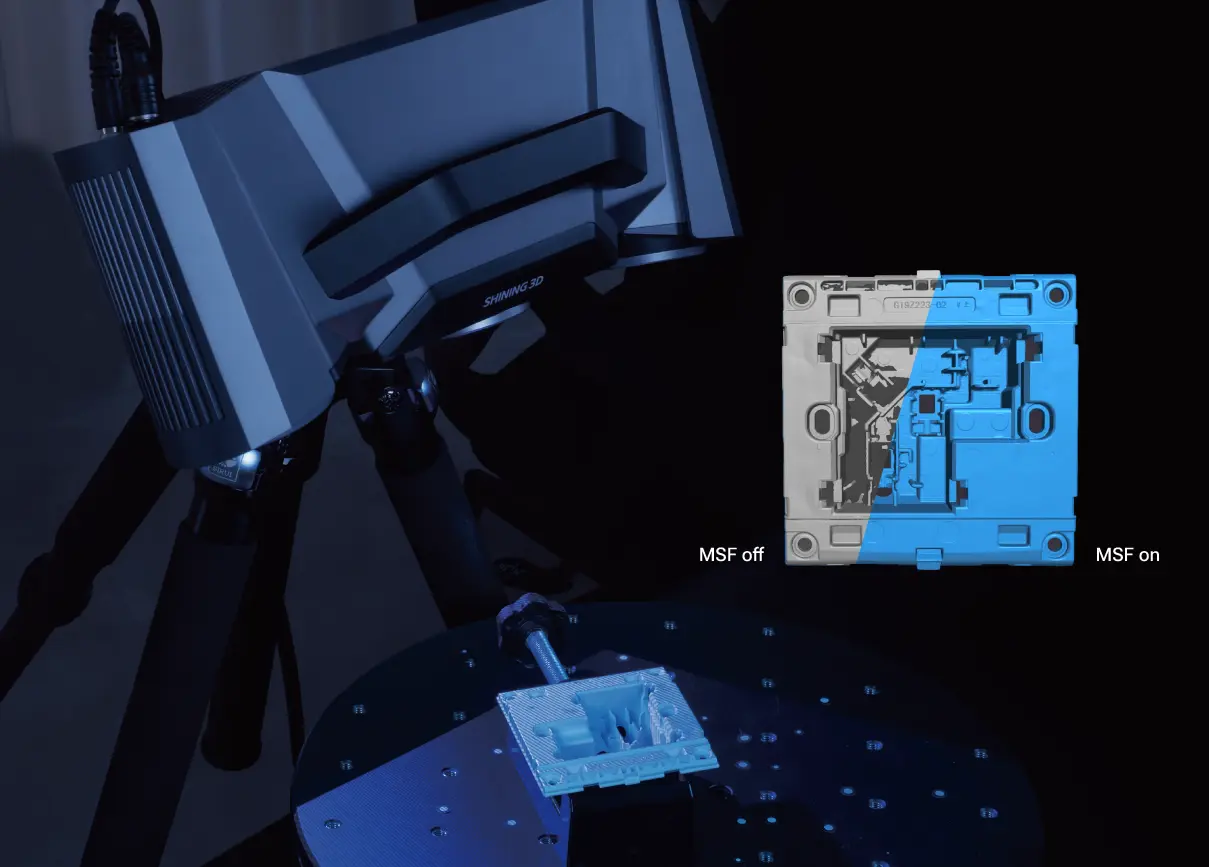

Monocular-Stereo Fusion (MSF)
Monokulær-stereo-fusjonsfunksjonen kan effektivt øke datadekningen og forbedre integriteten til de skannede dataene, for eksempel vanlige svinghjørner og skjøter på industrielle deler.
Multieksponering, raskere skanning
OptimScan Q12 er drevet av en innebygd dobbeltbrikke-databehandlingsmodul og leverer rask bildeopptak og databehandling. Hvert bilde tar under 1 sekund, og fanger imponerende 12 millioner punkter med eksepsjonell presisjon.
For å effektivisere arbeidsflyten ytterligere tilbyr Q12 flere eksponeringsmoduser – inkludert intelligent automatisk eksponering – som reduserer skannetiden dramatisk samtidig som det sikrer optimale resultater på tvers av ulike overflateforhold.
Allsidig og svært tilpasningsdyktig

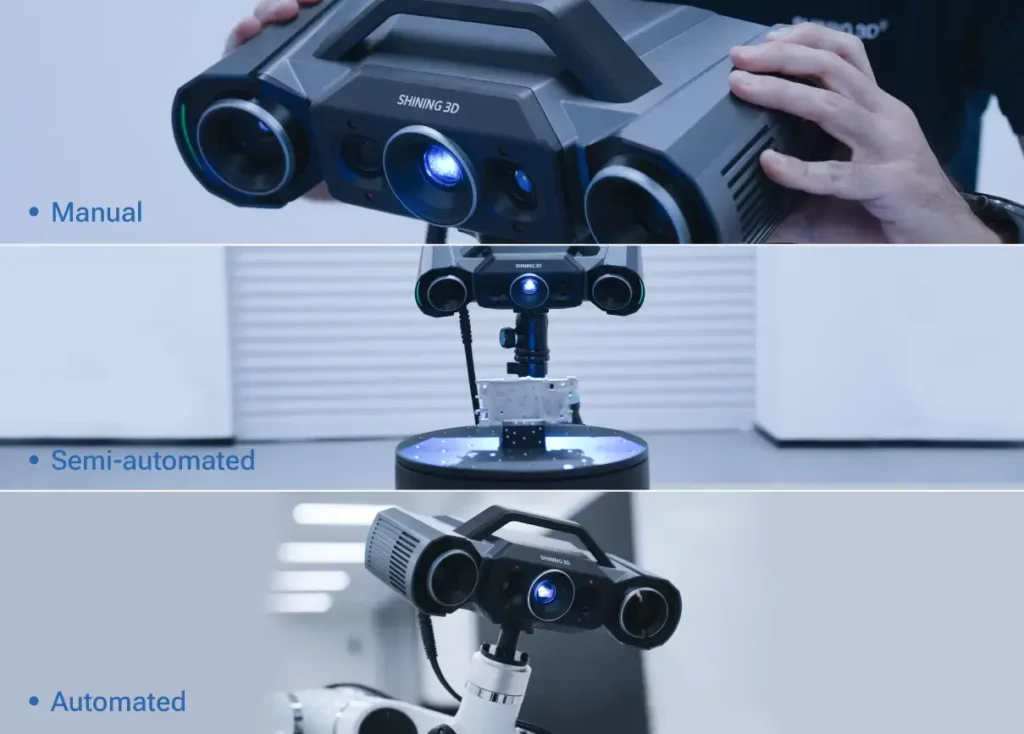

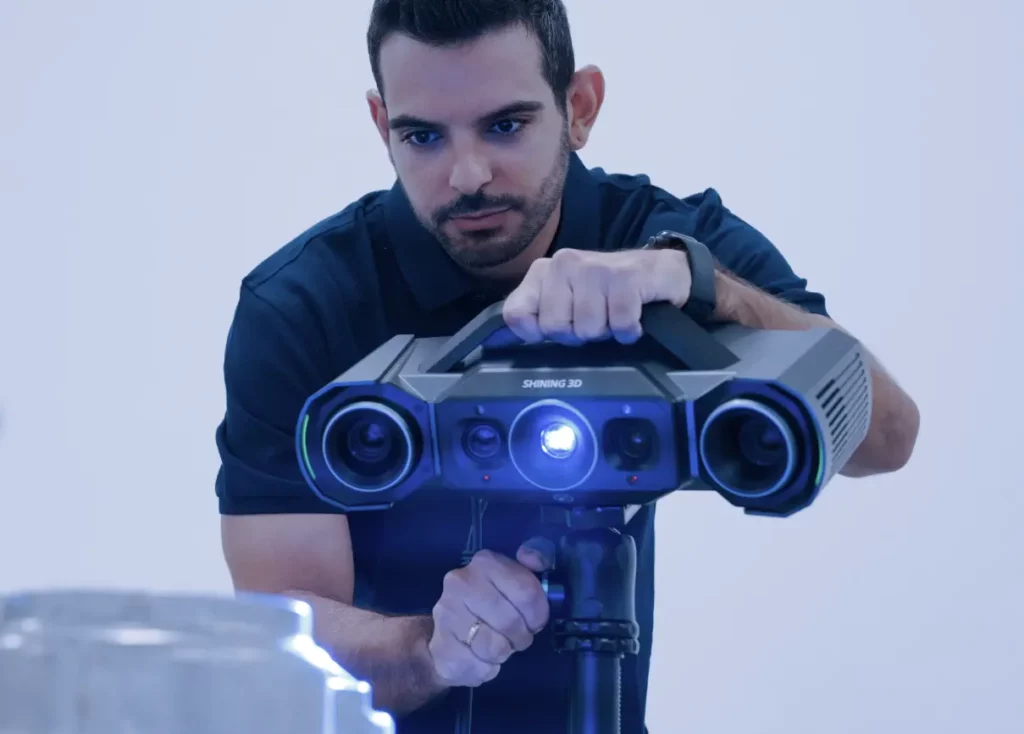

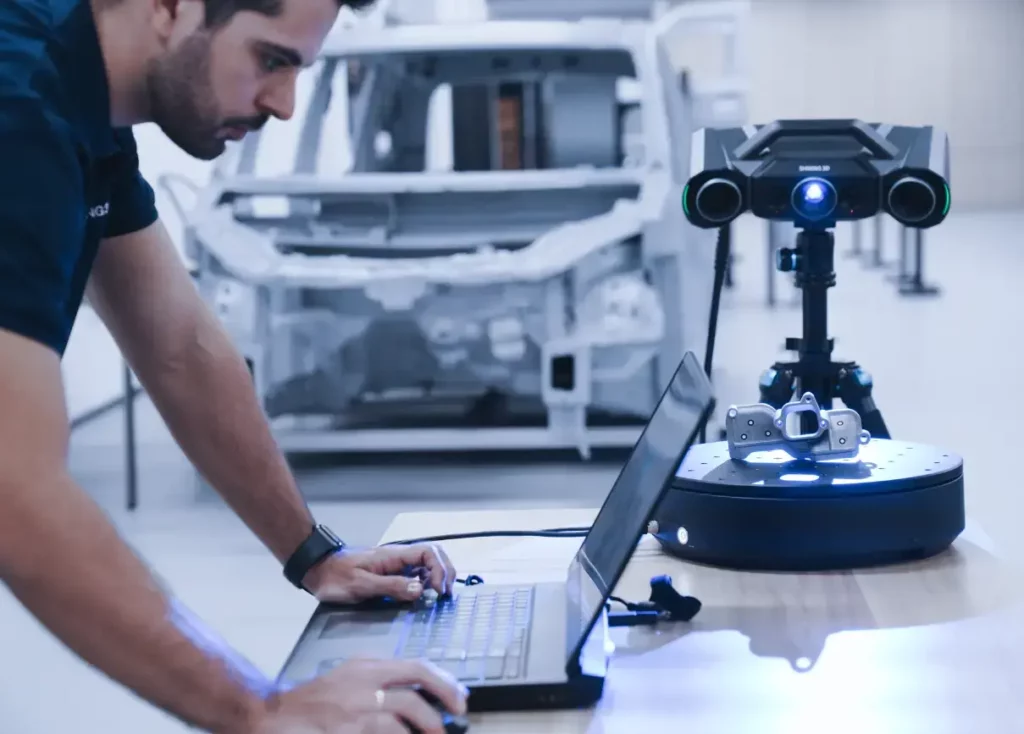

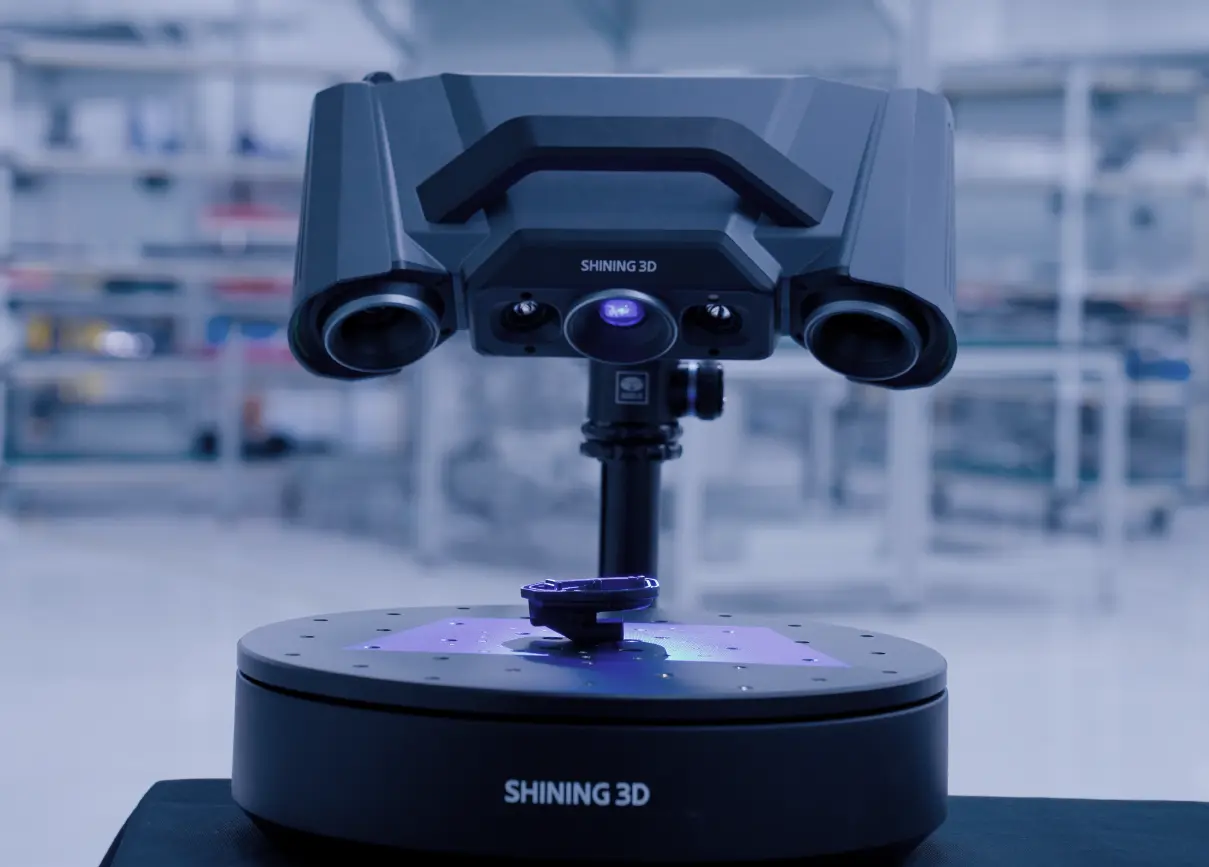

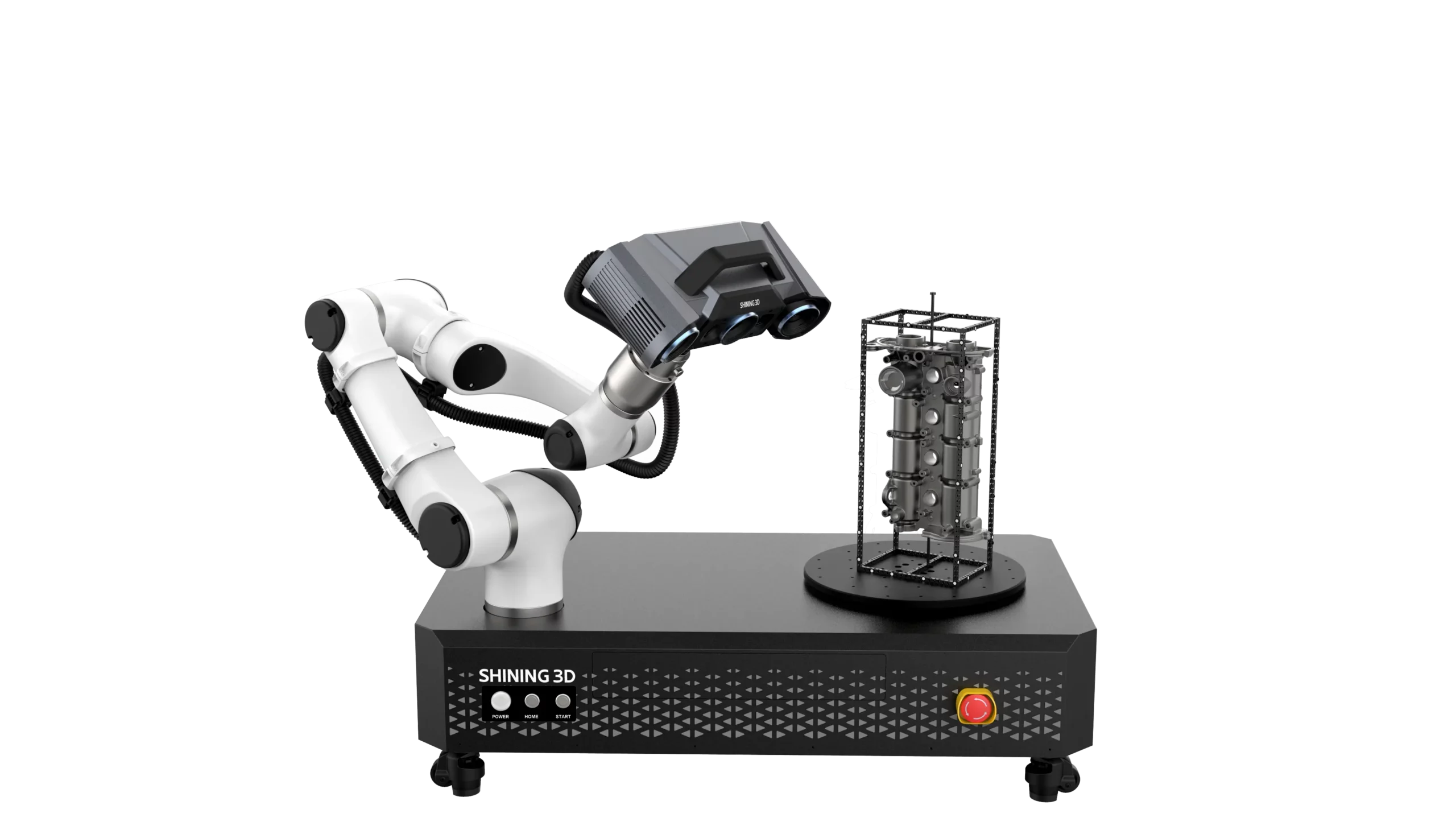

OptimScan Q12 er kompakt og enkel å bære, og tilbyr fleksibel manuell skanning. For halvautomatisk drift kobles den sammen med et fast stativ og en automatisk dreieskive med opptil 20 kg last, noe som gir økt effektivitet og konsistens i skanningen. I helautomatisk modus integreres den med en robot for presise, repeterende inspeksjonsoppgaver.

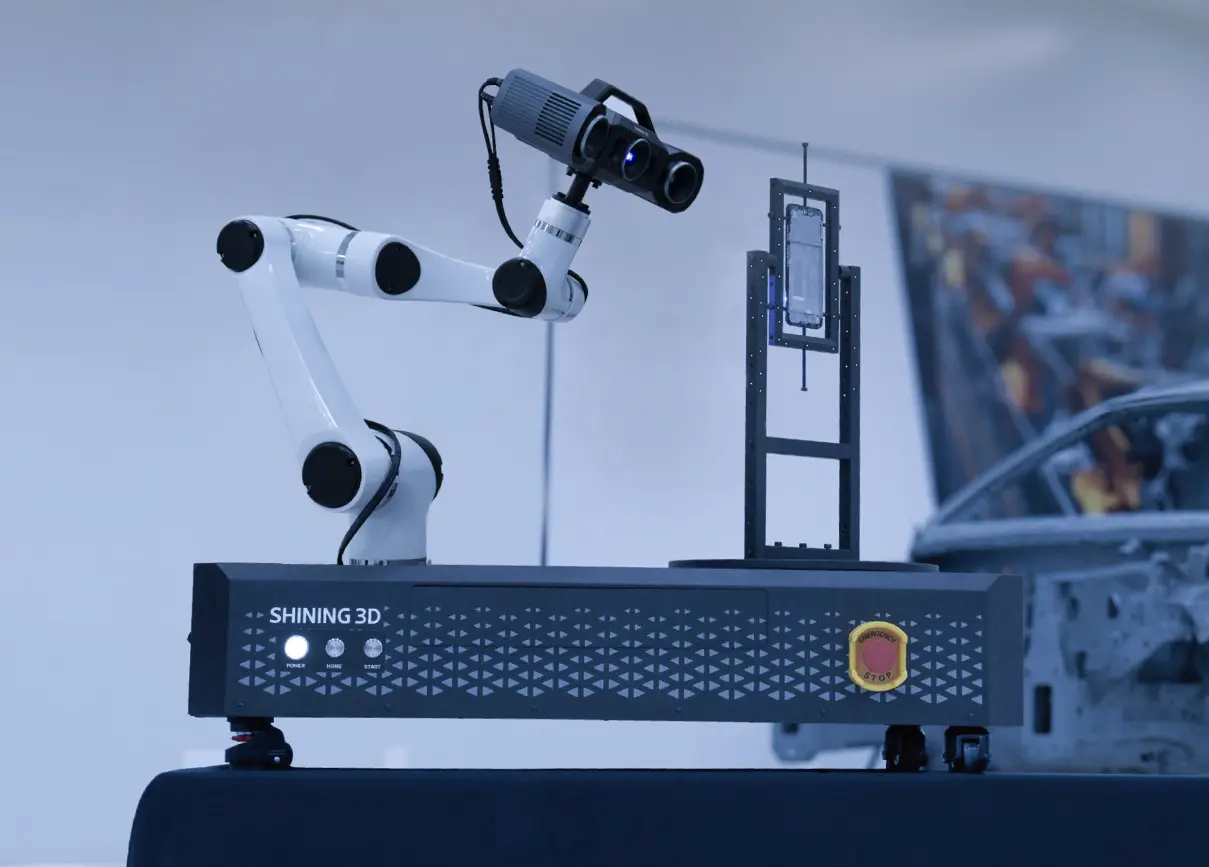

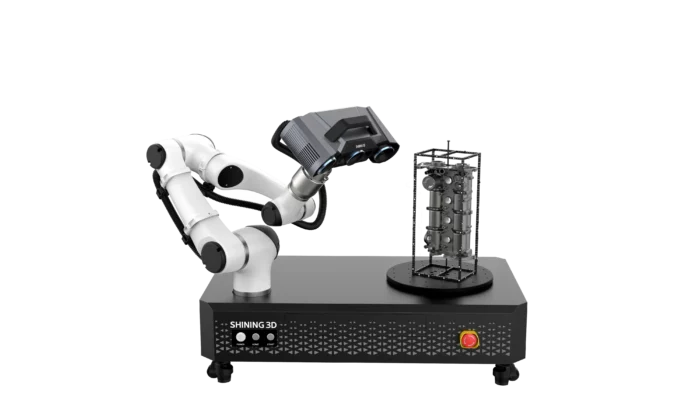

Automatisert inspeksjonsløsning
OptimScan Q12 kan sømløst integreres med intelligente 3D-inspeksjonssystemer, noe som muliggjør helautomatisert arbeidsflyt fra skanning til rapportgenerering.
Arbeidsflyt:
1. Oppsett av robotbane
2. Automatisert 3D-skanning
3. Automatisert dataanalyse
4. Automatisert rapportgenerering
OptimScan Software
Ingen abonnementer, ingen skjulte avgifter.
Din OptimScan Q12 leveres med tilgang til vår kraftige og kontinuerlig oppdaterte programvare.
Skann så mye du vil, hele året, uten skjulte avgifter eller ekstra kostnader.
Steg-for-steg-veiledning
OptimScan-programvaren vil veilede deg gjennom 3D-skanneprosessen, fra kalibrering til 3D-skanning og dataredigering.
Multi-Resolution Fusion
Multi-Resolution Fusion-algoritmen tillater en blanding av tre oppløsningsnivåer: høy, middels eller lav i ett prosjekt for komplekse skanneoppgaver, noe som forbedrer effektiviteten betraktelig uten dobbeltarbeid.
Kraftige etterbehandlingsverktøy
OptimScan-programvaren har intelligente algoritmer med en rekke verktøy for å rense, justere, slå sammen og optimalisere skanninger for å lage 3D-modeller av høy kvalitet.
Kompatibel med Mainstream 3D Software
OptimScan-programvaren kan eksportere modeller av vanntette og ikke-vanntette i ulike filformater, noe som sikrer kompatibilitet med den mest populære 3D-programvaren på markedet for videre design.
Teknisk data for Shining 3D Optimscan Q12
- Scan range
Large range: 430 × 300 mm,
Small range: 160 × 110 mm - Accuracy
Large range: 0.015 mm,
Small range: 0.005 mm - Point distance
Large range: 0.1 mm,
Small range: 0.04 mm - Working distance
Large range: 590 mm,
Small range: 210 mm - Depth of field
Large range: 300 mm,
Small range: 60 mm
- Resolution:
4 × 12.3MP
- Light Source
Blue LED - Weight
OptimScan Q12: 3.5 kg - Dimensions
366 × 162 × 132 mm - Certifications
CE, FCC, ROHS, WEEE, KC, FDA,
UKCA, IP50, TELEC, TiSAX - Acceptance test
VDl/VDE 2634 Part2 (certified in ISO 17025 certificated accuracy lab)
