3D-printing av metall i armaturkonstruksjon: Hvordan Hoedtke reduserte ledetider
Tilpassede klemmeløsninger for komplekse sveiseapplikasjoner
I moderne produksjon står bedrifter i økende grad overfor utfordringen med å produsere komplekse komponenter under strenge prosesskrav. Dette er nettopp tilfellet for Hoedtke Metal Solutions, et innovasjonsdrevet produksjonsselskap med over 85 års erfaring innen metallbearbeiding.
I denne applikasjonshistorien viser vi hvordan 3D-printing av metall gjorde det mulig for Hoedtke å utvikle en tilpasset fixturløsning, noe som reduserte ledetider betydelig og forenklet produksjonen.
Utfordringen: Kompleks geometri oppfyller strenge prosesskrav
For et kundeprosjekt måtte sikkerhetskritiske rørbøyninger produseres ved hjelp av orbitalsveising – den eneste godkjente produksjonsmetoden.
Det var imidlertid et stort problem:
- Geometrien til rørbøyene forhindret riktig fastklemming
- Standardfester kunne ikke holde komponentene sikkert
- Den lineære delen av røret var bare 20 mm lang
Som et resultat kunne ikke komponentene bearbeides med konvensjonelle klemmesystemer, selv om selve produksjonsprosessen var fast.
Dette skapte en klassisk produksjonskonflikt:
Godkjent prosess vs. uegnet komponentgeometri
Løsningen: Additiv produksjon av tilpassede klemkjever
For å overvinne denne utfordringen vendte Hoedtke seg til metalladditiv produksjon (LPBF).
Løsningen:

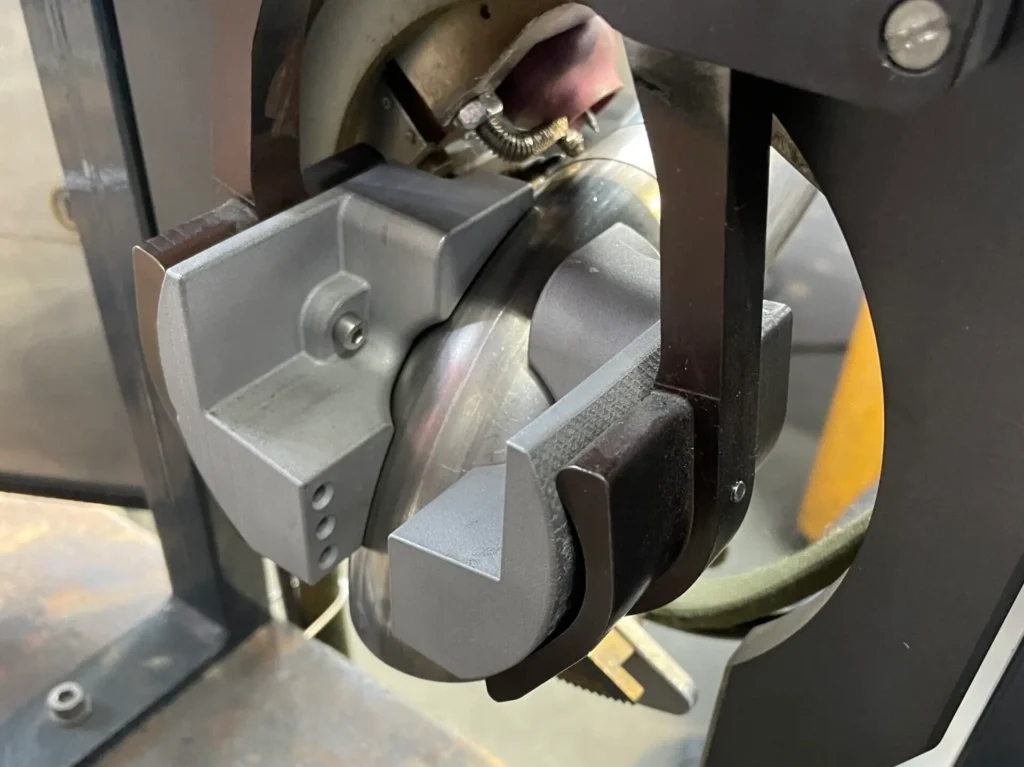

- Utvikling av tilpassede klemkjever
- Geometri tilpasset presist til rørbøyningene
- Fungerer som et grensesnitt til eksisterende sveiseinnretninger
Ved å bruke 3D-printing av metall kunne Hoedtke:
- Produser svært individualiserte komponenter
- Hopp over tradisjonelle, tidkrevende prosesskjeder
- Start produksjonen direkte etter design
Delene ble produsert i rustfritt stål 316L (1.4404) ved hjelp av et 200 W fiberlasersystem.
Resultater: Raskere produksjon og redusert kompleksitet
Effekten av additiv produksjon var betydelig:
- 64 % reduksjon i ledetid
- Raskere arbeidsflyt fra design til produksjon
- Redusert avhengighet av maskintilgjengelighet og materiallager
- Minimal etterbehandling på grunn av optimalisert design
I løpet av bare noen få dager var hele prosessen – fra design til funksjonell bruk – fullført.
Hvorfor 3D-printing av metall gjorde forskjellen
Den viktigste fordelen med 3D-printing av metall i denne applikasjonen ligger i designfriheten og prosessforenklingen.
1. Geometri begrenser ikke lenger produksjon
Komplekse former som ikke kan produseres konvensjonelt, kan enkelt realiseres med additiv produksjon.
2. Forkortet prosesskjede
Ved å eliminere flere produksjonstrinn og ventetider blir den totale prosessen raskere og mer effektiv.
3. Redusert arbeidsmengde
Mindre manuell inngripen, færre iterasjoner og raskere oppsett fører til betydelige ressursbesparelser.
4. Skalerbar for fremtidig produksjon
Når klemkjevene er designet, kan de raskt reproduseres for fremtidige bestillinger.
Om Hoedtke Metal Solutions
Hoedtke er et tysk produksjonsselskap som spesialiserer seg på metall- og metallplatebearbeiding, laserteknologi og additiv produksjon. Med over 250 ansatte og flere tiår med erfaring støtter selskapet kunder på tvers av bransjer som bilindustri, luftfart og medisinsk teknologi.
Konklusjon: Additiv produksjon som problemløser i produksjon
Denne casen viser tydelig hvordan 3D-printing av metall muliggjør praktiske løsninger for reelle produksjonsutfordringer.
Ved å kombinere designfleksibilitet med raskere produksjon kan bedrifter:
- Overvinn geometriske begrensninger
- Reduser ledetider
- Øk effektiviteten i konstruksjon av armaturer
3D-printing av metall er ikke bare et prototypeverktøy – det er en kraftig muliggjører for produksjonsklare løsninger.
